簡要描述：LG55系列雙導柱下拉式內拉床，是我司根據雙油缸雙導柱上拉式內拉床基礎上研發的適用于大噸位拉削的下拉式內拉床，本機床結構采用雙導柱導軌形式和雙油缸驅動，2個導軌中心、2個驅動中心、1個拉削中心實現5心共面，此結構的優勢在于消除了傳統拉床因結構所導致產生的翻轉力矩，使得工件在拉削過程中所受的拉削力也是均勻對稱的，工作臺所產生的形變也是對稱抵消的，工件定位面與拉刀軸線始終是垂直移動的。
產品型號：廠商性質：生產廠家更新時間：2025-08-26訪 問 量：4765詳細介紹

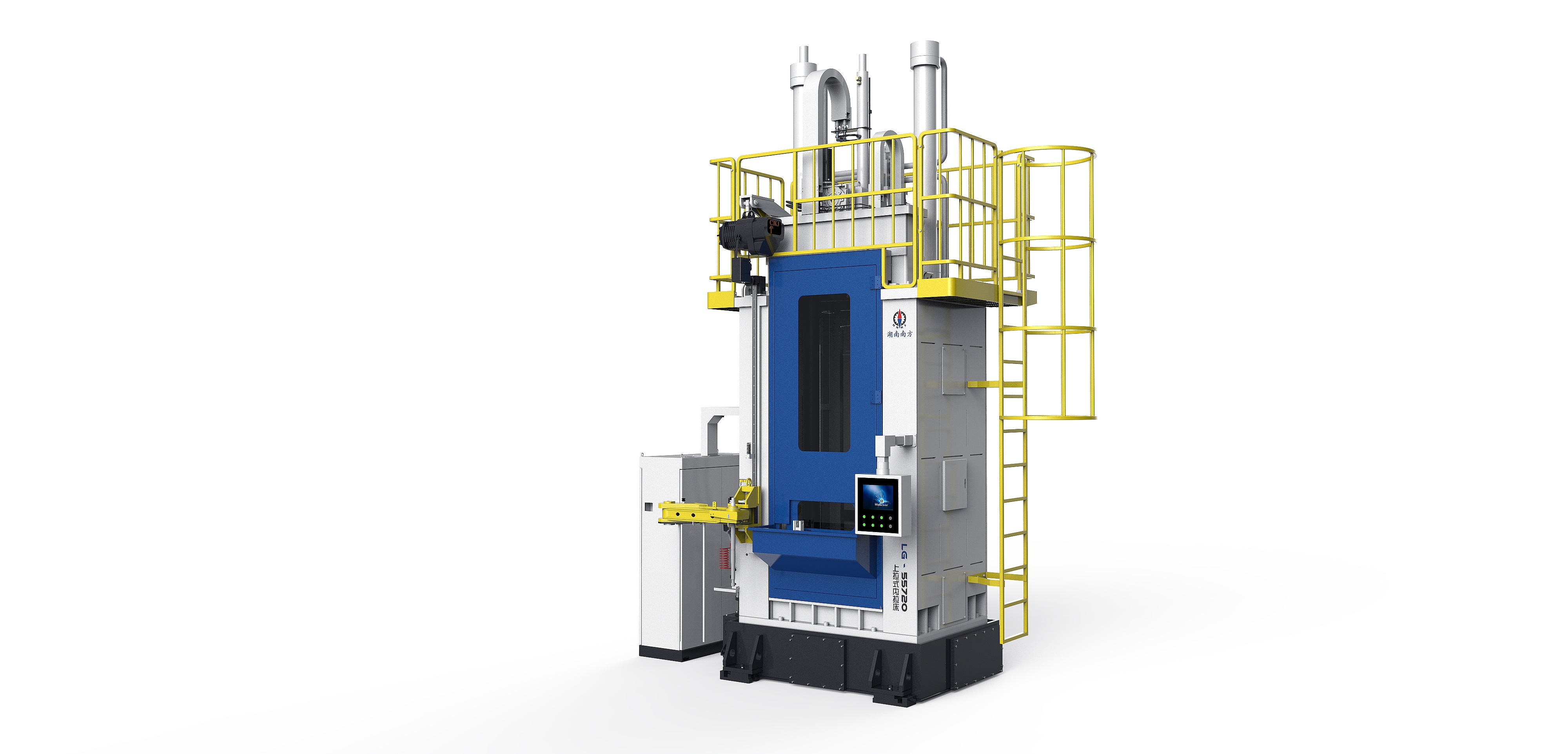

LG55系列 雙導柱下拉式內拉床
大噸位拉床、雙油缸、雙導柱、智能、高效率、高精度、高穩定性、環保。
一、拉床優勢特點：
1、主體結構采用具有高對稱性設計，2個導軌中心、2個驅動中心、1個拉削中心5心共面；
2、全護送拉削方式，保證拉削過程中拉刀的平穩性；
3、拉削主運動及接送刀輔運動均采用了編碼器位置檢測，實現全閉環控制；
4、高靈活性的雙側操作形式；
5、揉性、安全的刀具提升裝置，更好的保護刀具；
6、含精密過濾的自動冷卻、沖屑系統；
7、全包圍骨架降噪安全防護系統；
8、采用了自主的深度二次開發的控制系統；
9、刀具夾具更換輔助裝置，降低刀具更換的人工操作強度；加強了操作的安全性，及工裝更換效率。
二、產品參數：
機床型號 | LG55100 | LG55120 | LG55160 |
額定拉力 | 1000kN | 1200kN | 1600kN |
額定行程 | 2600mm | 2800mm | 2800mm |
拉削速度（無級調速） | 1～4.5m/min | 1～4m/min | 1～4m/min |
主滑板返回速度（無級調速） | 1～15m/min | 1～15m/min | 1～15m/min |
接刀速度（無級調速） | 1～7m/min | 1～7m/min | 1～7m/min |
送刀速度（無級調速） | 1～7 m/min | 1～7m/min | 1～7 m/min |
小花盤最大孔徑 | Φ350mm | Φ400mm | Φ450mm |
最大工件外徑×厚度 | Φ750mm×500mm | Φ750mm×500mm | Φ750mm×500mm |
| 機床凈重 | 約64000kg | 約76000kg | 約92000kg |
機床工作空間（長×寬×高） | 9250mm×5400mm×12500mm | 9250mm×5400mm×12900mm | 9300mm×5400mm×12900mm |
